高溫高壓工況（典型參數(shù)：溫度400-800℃、壓力≥10MPa）廣泛存在于化工反應(yīng)釜、核電蒸汽管道、油氣開采井口裝置等核心設(shè)備中，此類場景不僅要求材料具備優(yōu)異的高溫強(qiáng)度承載能力，還需抵御介質(zhì)腐蝕與應(yīng)力協(xié)同作用的失效風(fēng)險。316與316L不銹鋼同屬鉬合金化奧氏體不銹鋼，核心差異僅在于碳含量控制（316碳含量≤0.08%，316L碳含量≤0.03%），但這一細(xì)微差別在高溫高壓環(huán)境下會被急劇放大，直接影響設(shè)備的服役壽命與運(yùn)行安全。本文從強(qiáng)度穩(wěn)定性機(jī)制與腐蝕風(fēng)險防控視角，結(jié)合試驗(yàn)數(shù)據(jù)與工程案例，深入剖析兩者的性能分化，明確適配邊界。
一、核心差異根源：碳含量對高溫組織的調(diào)控作用
高溫高壓下，不銹鋼的性能穩(wěn)定性核心取決于奧氏體組織的完整性，而碳含量是調(diào)控組織的關(guān)鍵因子。316中較高的碳含量可通過固溶強(qiáng)化提升常溫與短期高溫強(qiáng)度，但在400-800℃區(qū)間，碳會與鉻快速結(jié)合析出Cr??C?碳化物，一方面導(dǎo)致晶界貧鉻（鉻含量低于12%，鈍化膜形成臨界值），另一方面使組織脆化，破壞強(qiáng)度連續(xù)性；316L通過嚴(yán)格控碳，從源頭抑制碳化物析出，即使在高溫高壓長期服役中，仍能維持單一均勻的奧氏體組織，為強(qiáng)度穩(wěn)定性與抗腐蝕能力提供基礎(chǔ)保障。
需特別說明的是，這種差異在常溫或中低溫工況下表現(xiàn)微弱，但在高溫高壓與腐蝕介質(zhì)的協(xié)同作用下，會形成“強(qiáng)度衰減速率”與“腐蝕風(fēng)險等級”的雙重分化，成為設(shè)備失效的關(guān)鍵誘因。
二、強(qiáng)度穩(wěn)定性對比：從短期承載到長期蠕變的性能演化
高溫高壓下的強(qiáng)度穩(wěn)定性，核心評價指標(biāo)包括高溫瞬時強(qiáng)度、蠕變性能（長期載荷下的抗變形能力）、持久強(qiáng)度（規(guī)定時間內(nèi)不失效的最大應(yīng)力）及焊接后熱影響區(qū)強(qiáng)度完整性，316與316L的差異隨服役時間延長逐步擴(kuò)大。
（一）高溫瞬時強(qiáng)度：316略占優(yōu)勢，短期工況適配
在400-600℃的短期高溫高壓工況下，316因碳的固溶強(qiáng)化作用，瞬時抗拉強(qiáng)度與屈服強(qiáng)度略高于316L。試驗(yàn)數(shù)據(jù)顯示：600℃時，316的瞬時抗拉強(qiáng)度為320-350MPa，屈服強(qiáng)度為180-200MPa；316L的瞬時抗拉強(qiáng)度為300-330MPa，屈服強(qiáng)度為170-190MPa，316強(qiáng)度優(yōu)勢約5%-8%。這種差異在服役時間＜1000小時、無頻繁溫度波動的場景中，對設(shè)備承載能力影響有限，316可憑借成本優(yōu)勢適配。
（二）蠕變與持久強(qiáng)度：316L長期穩(wěn)定性顯著優(yōu)于316
高溫高壓下設(shè)備多為長期連續(xù)運(yùn)行，蠕變與持久強(qiáng)度是決定壽命的核心指標(biāo)。碳化物析出對316的蠕變性能產(chǎn)生致命影響：初期碳化物析出可形成彌散強(qiáng)化，短期蠕變變形量略低，但長期服役（＞5000小時）后，碳化物聚集導(dǎo)致晶界強(qiáng)度下降，蠕變變形加速，甚至引發(fā)斷裂。
依據(jù)ASTM E139標(biāo)準(zhǔn)試驗(yàn)，600℃、15MPa載荷下：316的蠕變斷裂時間約1200-1500小時，1000小時蠕變變形量達(dá)3.5%-4.5%（超過工程允許的2%上限）；316L的蠕變斷裂時間長達(dá)3000-3500小時，1000小時蠕變變形量僅1.0%-1.5%，持久強(qiáng)度與抗蠕變能力是316的2倍以上。某核電輔助管道案例顯示：316管道在600℃、12MPa工況下服役3年（約26000小時），出現(xiàn)明顯蠕變變形導(dǎo)致的密封泄漏；而同期316L管道無明顯變形，服役壽命可達(dá)8-10年。
（三）焊接后熱影響區(qū)強(qiáng)度：316L完整性更優(yōu)
高溫高壓設(shè)備多為焊接結(jié)構(gòu)，熱影響區(qū)（HAZ）的強(qiáng)度穩(wěn)定性直接決定整體安全。316焊接后，熱影響區(qū)在高溫下快速析出Cr??C?碳化物，形成脆化層，強(qiáng)度損失達(dá)20%-30%，且易在應(yīng)力集中處產(chǎn)生微裂紋；316L因低碳特性，熱影響區(qū)無明顯碳化物析出，焊縫與基材的力學(xué)性能均勻性好，強(qiáng)度損失僅5%-10%。
某化工反應(yīng)釜焊接接頭測試顯示：600℃時，316焊接接頭的抗拉強(qiáng)度降至240MPa，斷裂風(fēng)險集中在熱影響區(qū)；316L焊接接頭抗拉強(qiáng)度仍維持在280MPa，斷裂位置為基材（非薄弱區(qū)），完全滿足高壓密封的強(qiáng)度要求。
三、腐蝕風(fēng)險對比：高溫高壓下的腐蝕失效模式分化
高溫高壓工況下，腐蝕與應(yīng)力的協(xié)同作用會加速材料失效，核心腐蝕模式包括晶間腐蝕、應(yīng)力腐蝕開裂（SCC）、高溫氧化腐蝕，316與316L的防控能力差異顯著。
（一）晶間腐蝕：316L幾乎無風(fēng)險，316敏感且易擴(kuò)散
400-800℃是316的敏化溫度區(qū)間，碳化物析出形成的貧鉻區(qū)成為腐蝕介質(zhì)的優(yōu)先攻擊對象，晶間腐蝕會沿晶界快速擴(kuò)展，導(dǎo)致材料脆化斷裂，且腐蝕過程具有“隱蔽性”，初期難以檢測。316L因碳含量極低，貧鉻區(qū)無法形成，晶間腐蝕風(fēng)險幾乎為零。

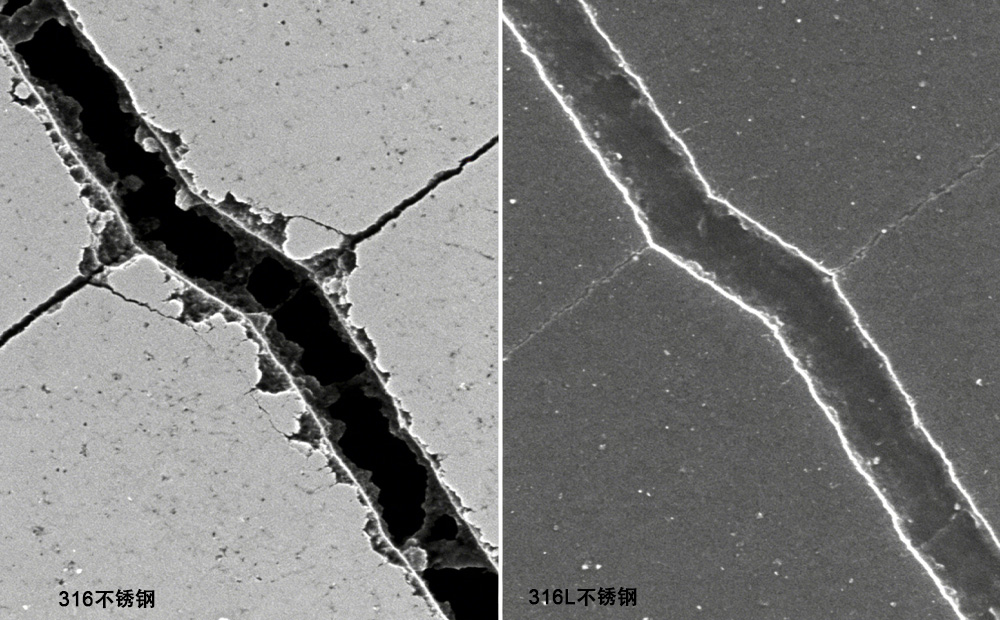

采用ASTM A262 E法（硝酸煮沸試驗(yàn)）模擬高溫高壓后腐蝕行為：316的晶間腐蝕速率達(dá)0.25mm/年，晶界出現(xiàn)明顯腐蝕溝槽；316L的腐蝕速率≤0.03mm/年，晶界無顯著腐蝕痕跡。某沿海煉化廠數(shù)據(jù)顯示，316材質(zhì)的高溫?fù)Q熱管因晶間腐蝕，服役2年即出現(xiàn)穿孔泄漏，而316L換熱管服役5年仍無腐蝕缺陷。
（二）應(yīng)力腐蝕開裂（SCC）：316L抗協(xié)同失效能力更強(qiáng)
高溫高壓下，材料承受的殘余應(yīng)力、工作應(yīng)力與腐蝕介質(zhì)（如含氯、含硫介質(zhì)）協(xié)同作用，易引發(fā)SCC。316因晶界碳化物析出導(dǎo)致晶界強(qiáng)度下降，SCC敏感性顯著高于316L，在含氯介質(zhì)中，SCC臨界應(yīng)力僅為316L的60%-70%。
實(shí)驗(yàn)室模擬油氣開采工況（600℃、20MPa、含500ppm Cl?）：316在應(yīng)力幅值150MPa時，1000小時即出現(xiàn)SCC裂紋；316L在相同應(yīng)力下，3000小時仍無裂紋產(chǎn)生。這一差異使316L成為含腐蝕介質(zhì)的高溫高壓設(shè)備（如油氣井口、酸堿反應(yīng)釜）的必選材質(zhì)。
（三）高溫氧化腐蝕：316L鈍化膜穩(wěn)定性更優(yōu)
高溫高壓下的氧化腐蝕依賴表面鈍化膜（Cr-Mo-O）的完整性。316的碳化物析出會破壞鈍化膜的連續(xù)性，導(dǎo)致膜層局部破裂，氧化腐蝕速率加速；316L的均勻奧氏體組織使鈍化膜更致密，且不易因組織變化而失效。在800℃靜態(tài)空氣環(huán)境中，316的年氧化腐蝕速率為0.12-0.15mm，316L僅為0.05-0.08mm，抗高溫氧化能力提升50%以上。
四、工程選型與工藝優(yōu)化建議
結(jié)合性能差異與高溫高壓工況特點(diǎn)，316與316L的選型需遵循“服役時長-介質(zhì)特性-焊接需求”三維原則，同時配套工藝優(yōu)化提升可靠性：
- 優(yōu)先選316的場景：短期服役（＜3年）、非焊接結(jié)構(gòu)、無腐蝕介質(zhì)（如清潔蒸汽管道）、溫度≤500℃的高溫高壓工況。此類場景中，316可節(jié)省10%-15%材料成本，且短期強(qiáng)度能滿足需求，建議配套固溶處理（1050-1100℃水冷），抑制碳化物初期析出。
- 強(qiáng)制選316L的場景：長期服役（＞5年）、焊接結(jié)構(gòu)、含腐蝕介質(zhì)（含氯、含硫）、溫度＞500℃的嚴(yán)苛工況，如核電蒸汽發(fā)生器管道、化工高壓反應(yīng)釜、油氣深海井口裝置。若存在更高強(qiáng)度需求，可選用含氮的316LN不銹鋼（氮元素替代碳強(qiáng)化，兼顧低碳與高強(qiáng)度）。
- 工藝優(yōu)化要點(diǎn)：316焊接后需及時進(jìn)行穩(wěn)定化退火（600-650℃保溫2小時），減少熱影響區(qū)碳化物析出；316L焊接時控制熱輸入（≤20kJ/cm），避免晶粒粗大，同時采用酸洗鈍化處理，提升鈍化膜厚度與穩(wěn)定性。
五、結(jié)論
高溫高壓工況下，316與316L不銹鋼的性能差異本質(zhì)是碳含量調(diào)控的“短期強(qiáng)度”與“長期穩(wěn)定性”的權(quán)衡：316憑借碳的固溶強(qiáng)化優(yōu)勢，在短期、非焊接、弱腐蝕場景中具備成本與瞬時強(qiáng)度優(yōu)勢，但長期服役易因碳化物析出導(dǎo)致強(qiáng)度衰減與腐蝕失效；316L通過低碳設(shè)計(jì)抑制組織劣化，在蠕變性能、抗腐蝕能力、焊接后穩(wěn)定性上形成絕對優(yōu)勢，是長期嚴(yán)苛高溫高壓工況的最優(yōu)解。
工業(yè)實(shí)踐中，需摒棄“強(qiáng)度優(yōu)先”的單一選型思維，結(jié)合設(shè)備設(shè)計(jì)壽命、介質(zhì)特性與焊接結(jié)構(gòu)，精準(zhǔn)匹配材料性能與工況需求。隨著高溫高壓設(shè)備向長周期、高可靠性方向發(fā)展，316L及316LN不銹鋼的應(yīng)用比例將持續(xù)擴(kuò)大，而工藝優(yōu)化與材料特性的深度適配，將成為防控失效風(fēng)險、降低全生命周期成本的核心路徑。
